防爆鎧裝電纜密封接頭適用范圍：
1.1區、2區危險場所或20區、21區、22區危險場所；
2.IIA IIB IIC爆炸性氣體環境或可燃性粉塵環境；
3.防護等級IP66；
4.溫度組別：T1-T6；
5.適用于石油、化工、航天、醫藥等場所

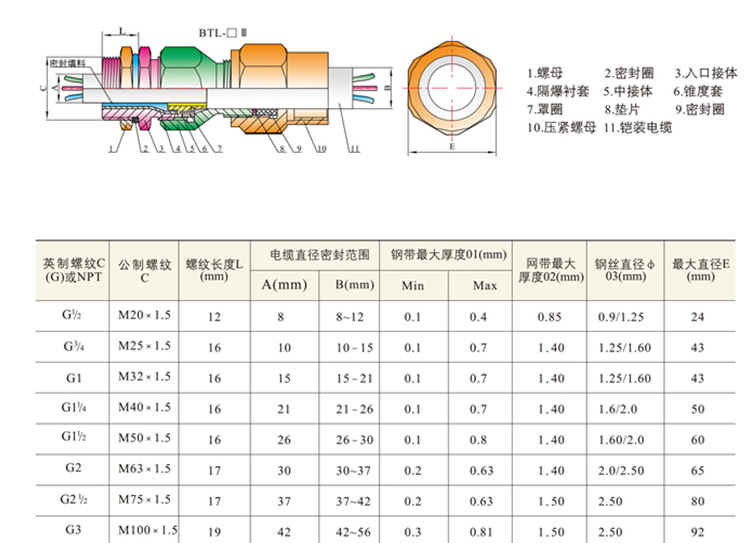

防爆填料函主要由：螺母、密封圈、入口接體、中接體、錐度套、壓緊螺母、墊片、密封圈可鎧裝電纜組成。螺牙規格 ：共有四種，分別為公制牙ＭG牙規，德制牙PG牙，美制牙NPT錐螺紋，英制牙G(PF)管螺紋，美制牙為錐螺紋，英制牙為管螺紋型。
|
型號
|
電纜外徑
|
L(mm)
|
防爆標志
|
防護等級
|
|
BTL-G1/2"
|
3-8
|
72
|
Exd IIBT4
|
IP66
|
|
BTL-G3/4"
|
10-14
|
74
|
Exd IIBT4
|
IP66
|
|
BTL-G1"
|
11-19
|
84
|
Exd IIBT4
|
IP66
|
|
BTL-G11/4"
|
17-26
|
88
|
Exd IIBT4
|
IP66
|
|
BTL-G11/2"
|
22-32
|
93
|
Exd IIBT4
|
IP66
|
|
BTL-G2"
|
29-44
|
95
|
Exd IIBT4
|
IP66
|
|
BTL-G21/2"
|
40-56
|
103
|
Exd IIBT4
|
IP66
|
|
BTL-G3"
|
52-68
|
126
|
Exd IIBT4
|
IP66
|
1.采用黃銅、不銹鋼制成，黃銅表面可純化處理也可鍍鎳；
2.電纜采用密封圈密封；
3.是用于夾持和固定各種類型的鋼芯、鋼絲編織或帶狀鎧裝電纜，用于必須對電纜芯線部分隔爆及外殼氣體密封達IP65的場所。
三、規格參數

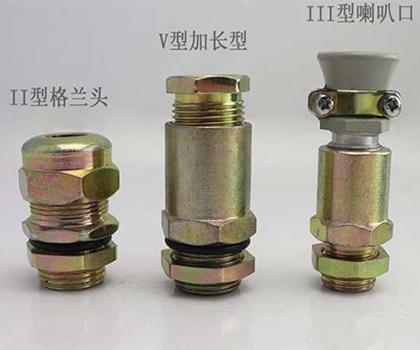

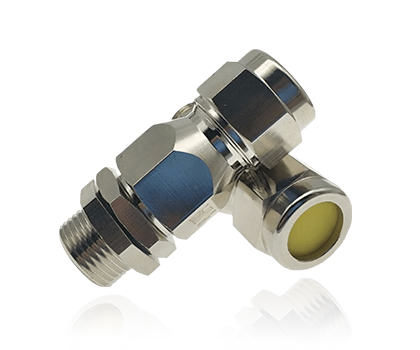

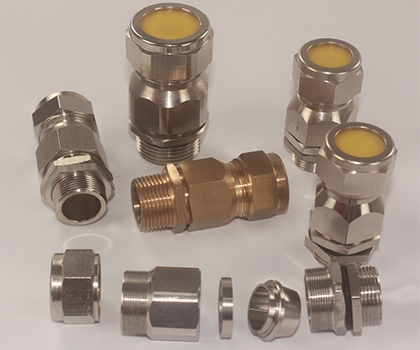

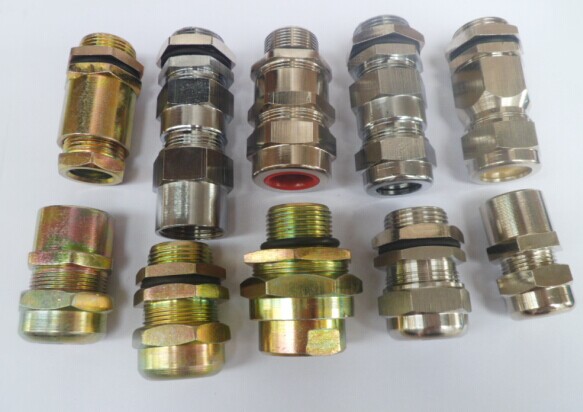

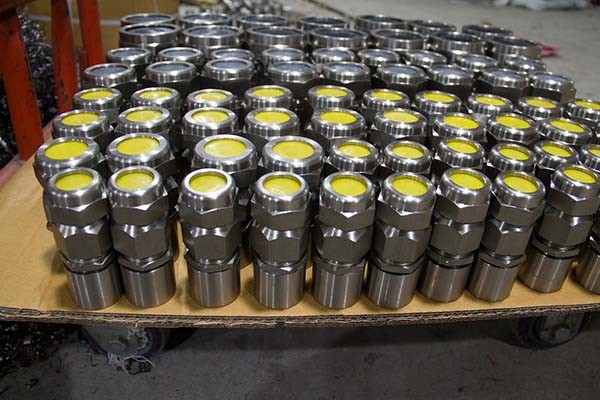

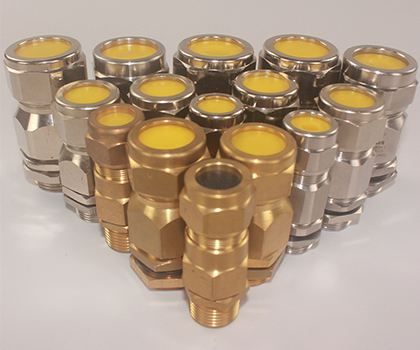

四、實物照片：
